Laboratorio di Circuiti elettrici nei veicoli

Il laboratorio didattico per lo studio dei circuiti elettrici automobilistici è progettato per fornire una formazione pratica e teorica completa sui principali sistemi elettrici dei veicoli moderni. Grazie all’utilizzo di trainer avanzati forniti da AUTOEDU, gli studenti possono sviluppare competenze tecniche fondamentali per affrontare le sfide del settore automobilistico, con un focus sui sensori, gli attuatori, i sistemi di illuminazione e le reti CAN BUS.

Obiettivi e Finalità Didattiche

Obiettivi Principali

• Comprendere i circuiti elettrici automobilistici: Approfondire il funzionamento di sensori, attuatori, sistemi di illuminazione e reti CAN BUS.
• Sviluppare competenze diagnostiche: Analizzare e risolvere problematiche elettriche e di rete attraverso strumenti avanzati.
• Applicare metodologie di manutenzione: Utilizzare tecnologie e schemi elettrici per interventi pratici su veicoli.

Finalità Didattiche

• Preparazione di tecnici qualificati: Fornire competenze pratiche nel settore della manutenzione elettrica e diagnostica automobilistica.
• Integrazione tra teoria e pratica: Offrire un approccio formativo bilanciato che unisca conoscenze teoriche a esercitazioni pratiche.
• Promozione dell’innovazione tecnologica: Stimolare l’interesse verso l’utilizzo di strumenti e tecnologie avanzate nei veicoli moderni.

Descrizione Approfondita del Sistema

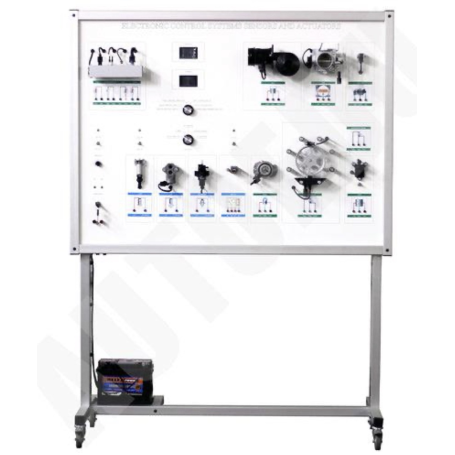

Trainer Didattico MSD01 - Sensors and Actuators Training Board

• Include sensori ACT, CTS1, CTS2, MAF, TPS, Knock e MAP.
• Visualizzazione in tempo reale di parametri elettrici tramite display dedicati.
• Gestione e controllo di attuatori (valvole IAC, motori DC, valvole solenoidi) attraverso segnali PWM.
• Indicatori LED per monitorare il funzionamento di relè e riscaldatori.
• Dimensioni: 1820 x 1360 x 500 mm; Peso: circa 60 kg; Alimentazione: batteria 12V.

Trainer Didattico MSAS02 - Lighting Training Board

• Componenti originali per una rappresentazione fedele dei sistemi di illuminazione automobilistici.
• Connettore OBD a 16 pin per diagnosi e gestione dei codici di errore.
• Regolazione dei fari anteriori con motori integrati per il fascio luminoso.
• Schema elettrico con connettori a banana per misurazioni e test dei circuiti.
• Dimensioni: 1820 x 1360 x 500 mm; Peso: circa 60 kg.

Trainer Didattico MSCAN01 - CAN BUS Training Board

• Include cruscotto, centralina motore (ECU), chiave intelligente, modulo di accensione, centralina SRS Airbag e moduli di controllo porte.
• Diagnosi e simulazione di guasti tramite connettore OBD II.
• Supporta oltre 10 tipi di guasti (circuiti aperti, cortocircuiti, segnali errati).
• Schema elettrico integrato per analisi dettagliate delle reti CAN BUS.
• Dimensioni: 1820 x 1360 x 500 mm; Peso: circa 60 kg; Alimentazione: batteria 12V.

Accessori Complementari

• PC All-in-One: Processore Intel Core i5, RAM 16GB, SSD 512 GB, display 23.8", con Windows 11.
• Banchi ergonomici con struttura in acciaio e ripiano in laminato.
• Poltrone con schienale regolabile per il comfort durante le esercitazioni.

Esempi di Esercitazioni Pratiche

Studio di Sensori e Attuatori (MSD01)

• Monitoraggio dei segnali reali dei sensori e analisi delle risposte degli attuatori.
• Diagnosi e simulazione di malfunzionamenti nei circuiti elettrici.

Test e Diagnosi dei Sistemi di Illuminazione (MSAS02)

• Regolazione dei fari e simulazione di guasti elettrici.
• Diagnosi dei sistemi tramite connettore OBD e analisi dei circuiti tramite schema elettrico.

Analisi della Rete CAN BUS (MSCAN01)

• Studio delle interazioni tra centraline e moduli di controllo tramite rete CAN BUS.
• Simulazione di guasti e diagnosi dei moduli di controllo tramite OBD.

Tecnologie e Consulenza

Tecnologie Utilizzate

• Componenti OEM: Sistemi progettati con componenti originali per un'esperienza realistica.
• Software diagnostico avanzato: Supporta protocolli moderni per diagnosi dettagliate.
• Strumenti didattici innovativi: Trainer progettati per simulazioni e analisi sicure e dettagliate.

Servizi di Consulenza

• Installazione e configurazione: Montaggio e avviamento delle attrezzature da parte di tecnici specializzati.
• Formazione per i docenti: Sessioni formative per garantire un utilizzo efficace delle attrezzature.
• Supporto tecnico continuo: Manutenzione e aggiornamenti per mantenere l’efficienza del laboratorio.

In sintesi, il laboratorio didattico per lo studio dei circuiti elettrici automobilistici offre un'esperienza formativa completa e avanzata, preparando gli studenti per future carriere nel settore automobilistico attraverso un apprendimento pratico e sicuro.
