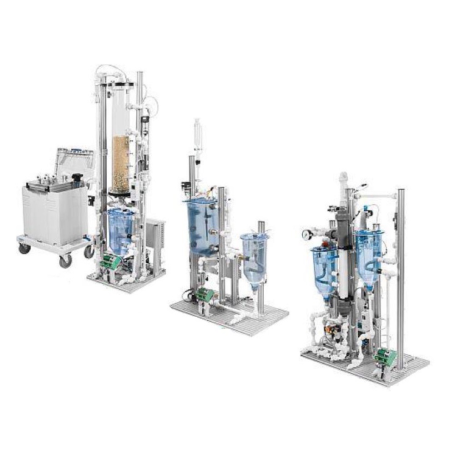

Laboratorio di Trattamento e Filtrazione delle Acque

Il laboratorio didattico di trattamento delle acque è progettato per fornire una formazione pratica e teorica sui processi fondamentali per il trattamento e la gestione delle risorse idriche. Attraverso stazioni di simulazione avanzate, il laboratorio consente di studiare e sperimentare tecniche di filtraggio, depurazione e trattamento delle acque reflue, preparando gli studenti alle sfide del settore ambientale e industriale.

OBIETTIVI E FINALITÀ DIDATTICHE

• Obiettivi Didattici:

  • Comprendere i processi fisici e chimici per il trattamento delle acque reflue e potabili.
  • Sperimentare tecniche di filtrazione a sabbia, a membrana e cicli di depurazione.
  • Monitorare e controllare parametri fondamentali come pressione, flusso e qualità dell’acqua.
  • Utilizzare software avanzati per il monitoraggio e la gestione dei processi idrici.

• Finalità Didattiche:

  • Formare tecnici qualificati per il settore della gestione idrica e ambientale.
  • Promuovere un approccio sostenibile al trattamento delle risorse idriche.
  • Preparare gli studenti all’uso di tecnologie moderne per la gestione e il trattamento delle acque.

DESCRIZIONE APPROFONDITA DELLE ATTREZZATURE

• STAZIONE DI TRATTAMENTO DELLE ACQUE REFLUE:

  • Componenti principali:
  • Vasca di aerazione
  • Vasca di sedimentazione
  • Pompa centrifuga
  • Elettrovalvole
  • Sensore di flusso magnetico-induttivo
  • Sistema di ventilazione e quadro elettrico di collegamento.
  • Funzionalità:
  • Simulazione del trattamento dei fanghi
  • Monitoraggio del flusso e del rapporto di ritorno dei fanghi.
  • Caratteristiche tecniche:
  • Alimentazione elettrica: 24 V DC.
  • 5 ingressi digitali, 5 uscite digitali, 4 ingressi analogici, 2 uscite analogiche.

• STAZIONE DI FILTRAGGIO A SABBIA:

  • Componenti principali:
  • Serbatoio da 3L
  • Unità di filtraggio a sabbia
  • Valvole proporzionali
  • Sensore di pressione
  • Sistema di controllo FluidLab®-EDS®
  • Funzionalità:
  • Separazione di solidi tramite strati di sabbia
  • Rilevamento degli inquinanti e avvio del processo di controlavaggio.
  • Caratteristiche tecniche:
  • Pressione pneumatica: 4-6 bar
  • 6 ingressi digitali, 8 uscite digitali, 4 ingressi analogici

• STAZIONE DI FILTRAGGIO A MEMBRANA:

  • Componenti principali:
  • Unità di filtraggio a membrana
  • Valvole proporzionali
  • Sensori di pressione e flusso
  • Sistema di controllo FluidLab®-EDS®
  • Funzionalità:
  • Trattamento avanzato tramite filtrazione a membrana, con possibilità di variare pressione e flusso.
  • Caratteristiche tecniche:
  • Pressione pneumatica: 4-6 bar
  • 8 ingressi digitali, 8 uscite digitali, 4 ingressi analogici, 2 uscite analogiche

• SORGENTE IDRICA (SIMULATORE DI ACQUA FREATICA):

  • Componenti principali:
  • Contenitore stagno Systainer con sistema di chiusura T-LOC, 30 l
  • Adattatore per i raccordi delle tubazioni
  • Pompa ad immersione
  • Prefiltro
  • Interruttore a galleggiante
  • Setaccio per l'acqua
  • Funzionalità:
  • Necessaria per l’alimentazione e lo scarico di tutte le unità che compongono il sistema
  • Caratteristiche tecniche:
  • Base con ruote

ESEMPI DI ESERCITAZIONI PRATICHE

• Trattamento delle Acque Reflue:

  • Simulazione del trattamento dei fanghi e del rapporto di ritorno nei processi di depurazione
  • Monitoraggio dei parametri di sedimentazione e flusso

• Filtrazione a Sabbia e a Membrana:

  • Configurazione e monitoraggio dei processi di filtrazione
  • Analisi dell’efficienza del filtraggio per separare solidi e inquinanti

• Controllo e Automazione:

  • Utilizzo del software FluidLab®-EDS® per il controllo dei processi.
  • Configurazione e monitoraggio delle valvole proporzionali e dei sensori integrati

• Analisi dei Parametri Idrici:

  • Rilevamento dei parametri chiave, come pressione, flusso e qualità dell’acqua trattata
  • Simulazione di diversi scenari operativi per testare l’efficacia delle soluzioni adottate

TECNOLOGIE E CONSULENZA

Le stazioni sono completamente assemblate e cablate, dotate di sistemi di controllo avanzati e documentazione tecnica per facilitare l'apprendimento. Il laboratorio include un servizio di consulenza per l'installazione, la formazione e l’avviamento delle attività didattiche, garantendo un utilizzo ottimale delle attrezzature.
