Laboratorio di Distribuzione delle Acque
Il laboratorio didattico sulla distribuzione delle acque è stato progettato per fornire agli studenti un'esperienza pratica e approfondita sui sistemi di approvvigionamento e distribuzione idrica. Con attrezzature avanzate e simulazioni realistiche, il laboratorio consente di comprendere i meccanismi operativi delle reti idriche, inclusi i processi di stoccaggio, distribuzione e monitoraggio dei parametri idraulici.
Descrizione
Obiettivi e Finalità Didattiche
Obiettivi Principali:
- Approfondire la conoscenza delle tecnologie per la distribuzione idrica.
- Sviluppare competenze pratiche nell'analisi e gestione delle reti idriche.
- Stimolare un approccio critico alla risoluzione di problemi operativi nel settore idrico.
Finalità Didattiche:
- Preparare gli studenti a ricoprire ruoli tecnici e gestionali in ambito idrico.
- Promuovere la comprensione delle dinamiche operative e dei parametri di sicurezza nelle reti di distribuzione.
- Sensibilizzare sull'importanza della sostenibilità nella gestione delle risorse idriche.
Descrizione Approfondita delle Attrezzature
Simulatore di Acqua Freatica
- Caratteristiche principali:
- Contenitore stagno da 30 litri con sistema di chiusura T-LOC.
- Pompa ad immersione con prefiltro e interruttore a galleggiante.
- Setaccio per la simulazione del flusso idrico.
- Base mobile con ruote per facilitare lo spostamento.
- Funzionalità:
- Simula un sistema di approvvigionamento idrico sotterraneo.
- Permette di monitorare il flusso e il funzionamento della pompa.

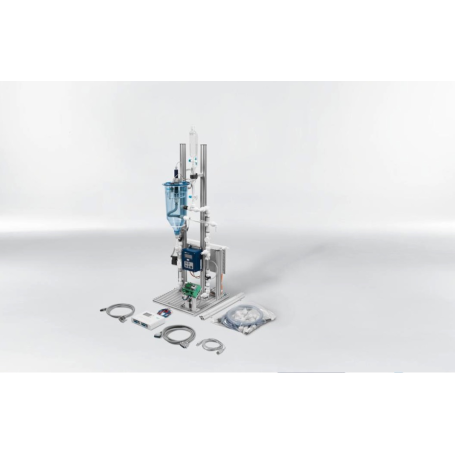

Stazione di Distribuzione dell’Acqua
- Caratteristiche principali:
- Serbatoio sopraelevato per simulare una torre d'acqua.
- Pompa centrifuga controllata in modalità aperta o chiusa.
- Sensori avanzati:
- Sensore di prossimità capacitivo.
- Sensore di flusso della girante.
- Sensore a ultrasuoni per misurazioni precise.
- Valvole a sfera e elettrovalvole per il controllo del flusso.
- Sistema di gestione FluidLab®-EDS® per monitoraggio e configurazione dei parametri.
- Dati tecnici:
- Alimentazione elettrica: 24 V DC.
- Pressione pneumatica: 4-6 bar.
- Capacità d'acqua: 10-15 litri.
- Ingressi e uscite digitali e analogiche per analisi dettagliate.
Carrello Mobile per il Sistema di Apprendimento
- Caratteristiche principali:
- Struttura in lamiera d’acciaio con piano di lavoro integrato.
- Progettato per un utilizzo ergonomico del sistema di apprendimento.
- Funzionalità:
- Facilita il posizionamento e l'uso della strumentazione del laboratorio.
Esempi di Esercitazioni Pratiche
Simulazione di Approvvigionamento Idrico Sotterraneo:
- Configurazione e avvio della pompa sommersa.
- Analisi del flusso idrico e verifica dei parametri operativi tramite i sensori.
Stoccaggio e Distribuzione dell'Acqua:
- Riempimento del serbatoio sopraelevato tramite pompa centrifuga.
- Monitoraggio e regolazione del flusso con il sistema FluidLab®-EDS®.
Gestione delle Pressioni nella Rete Idrica:
- Utilizzo delle valvole a sfera e delle elettrovalvole per simulare condizioni operative reali.
- Misurazione delle variazioni di pressione con sensori pneumatici e ultrasuoni.
Analisi dell'Efficienza della Rete:
- Simulazione di perdite e interventi di manutenzione.
- Valutazione dell’impatto delle regolazioni sulle prestazioni della rete.
Sostenibilità nella Gestione Idrica:
- Simulazione di processi di clorazione dell'acqua.
- Studio delle modalità di risparmio energetico e idrico.
Tecnologie e Consulenza
La stazione completamente assemblate e cablate, dotate di sistemi di controllo avanzati e documentazione tecnica per facilitare l'apprendimento. Il laboratorio include un servizio di consulenza per l'installazione, la formazione e l’avviamento delle attività didattiche, garantendo un utilizzo ottimale delle attrezzature.
