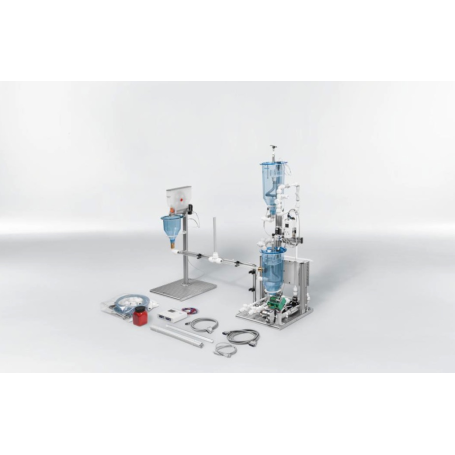

Laboratorio di Trasporto delle Acque Reflue

Obiettivi e Finalità Didattiche

Obiettivi Principali:

• Fornire conoscenze tecniche sui processi di trasporto e trattamento delle acque reflue.
• Sviluppare competenze pratiche nell’uso di strumenti per la gestione e il monitoraggio delle acque.
• Favorire la comprensione dei sistemi di controllo automatizzati utilizzati nelle reti idriche e negli impianti di smaltimento.

Finalità Didattiche:

• Preparare gli studenti ad affrontare le sfide legate alla gestione delle risorse idriche.
• Promuovere l’uso sostenibile delle risorse attraverso la comprensione dei processi di smaltimento delle acque reflue.
• Sensibilizzare sull’importanza della qualità e del controllo nei sistemi idrici urbani e industriali.

Descrizione Approfondita delle Attrezzature

Simulatore di Acqua Freatica

• Caratteristiche principali:
  • Contenitore stagno da 30 litri con sistema di chiusura T-LOC.
  • Pompa ad immersione con prefiltro e interruttore a galleggiante.
  • Setaccio per la simulazione del flusso idrico.
  • Base mobile con ruote per facilitare lo spostamento.
• Funzionalità:
  • Simula un sistema di approvvigionamento idrico sotterraneo.
  • Permette di monitorare il flusso e il funzionamento della pompa.

Stazione di Trasporto dell’Acqua

• Caratteristiche principali:
  • Quattro sotto-aree per la simulazione:
  • Dispositivo di alimentazione per la gestione dei carichi sporchi.
  • Sezione del tubo di scarico con diramazione.
  • Serbatoio con bordo di trabocco per la sedimentazione e il controllo delle piogge.
  • Vasca di sedimentazione primaria con rimozione automatizzata dei fanghi.
  • Sensori avanzati:
  • Sensori di prossimità, flusso magnetico-induttivo e ultrasuoni.
  • Componenti di controllo:
  • Valvole proporzionali per fluidi e regolazione della pressione.
  • Slitte pneumatiche e vite di misurazione per il dosaggio dei solidi.
• Dati tecnici:
  • Pressione pneumatica: 4-6 bar.
  • Capacità idrica: 10-15 litri.
  • Alimentazione elettrica: 24 V DC.
  • Configurazione digitale e analogica per monitoraggi avanzati.

Carrello Mobile per il Sistema

• Caratteristiche principali:
  • Struttura in lamiera d’acciaio con piano di lavoro integrato.
  • Progettato per un utilizzo ergonomico del sistema di apprendimento.
• Funzionalità:
  • Facilita il posizionamento e l'uso della strumentazione del laboratorio.

Esempi di Esercitazioni Pratiche

Simulazione del Trasporto di Acque Reflue:

• Configurazione del sistema di trasporto utilizzando pompe e valvole proporzionali.
• Monitoraggio dei parametri idraulici tramite sensori magnetici e a ultrasuoni.

Gestione delle Sedimentazioni:

• Studio dei processi di sedimentazione primaria e secondaria.
• Simulazione della rimozione automatizzata dei fanghi tramite raccordi pneumatici.

Analisi dei Flussi di Scarico:

• Valutazione delle diramazioni dei tubi di scarico.
• Simulazione delle variazioni di pressione e portata nei condotti.

Ottimizzazione dei Processi di Trasporto:

• Regolazione delle valvole proporzionali per migliorare l’efficienza del sistema.
• Analisi del consumo energetico tramite wattmetro.

Sostenibilità nel Trattamento delle Acque Reflue:

• Simulazione della gestione delle acque meteoriche e dei carichi sporchi.
• Valutazione degli impatti ambientali e dei benefici delle tecnologie di controllo.

Tecnologie e Consulenza

La stazione completamente assemblate e cablate, dotate di sistemi di controllo avanzati e documentazione tecnica per facilitare l'apprendimento. Il laboratorio include un servizio di consulenza per l'installazione, la formazione e l’avviamento delle attività didattiche, garantendo un utilizzo ottimale delle attrezzature.
